关于太阳能供电型超声波流量计的简易说明
一、简介
太阳能供电型超声波流量计作为一种新能源型产品，将是未来发展的趋势。它不仅解决了野外供电难的问题，而且更加智能化。配合RTU数据传输模块，能够将测量的数据远传到控制中心，方便数据的采集。
太阳能供电型超声波流量计主要有两部分组成，一部分是超声波流量计组件，这是它的核心，另一部分是太能能供电组件，这是它的能量来源，另外也可以连接RTU装置，将数据远传。
相比井下直接安装管段式流量计的优点:
1、无需担心井下低温或者潮湿、浸水等环境因素导致表出现故障，井下只有一付防护等级IP68的传感器，无电子元器件；
2、所有主要部件放在防水箱内，既增加了防护性能，也方便查看数据；
3、无需下井查看流速流量数据，在任意一台可上网电脑上实时可查看数据和图形，更显高大上。
4、相比整个管段式流量计放在井下，更能长期稳定运行，更实用。
二、特点
● 正负流量测量，累积流量
● 无故障工作时间50000小时测试
● 选用非常坚固的具有20W功率的太阳能板
● 内置可充电锂电池及充电电路，能够实现阴雨天连续七天不断电
● 坚固，抗紫外线，防风雨外壳
● 用于远程监视和控制的低功耗GSM / GPRS调制解调器（可选）
● 采用低电压供电系统，更加安全实用
● 易于安装使用和设置
三、技术参数
型号 | 描述 |
主机参数 | 流速范围：0-±12m/s |
传感器参数 | 常温外夹式传感器 |
太阳能板参数 | 工作电压：17.5 V 净重：2.6KG 尺寸：430*430*17mm 电压：18V(12V电池充电标准电压) 高效电池硅片保证功率输出的稳定性和持久性 严格的质量检测符合国际质量测试标准 高效透明钢化玻璃和防腐蚀EVA对电池板有效保护 稳定的性能保证功率的输出 |
锂电池参数 | 规格：12V20ah 重量轻，体积小，电池电容大，能量高，安全性能高 锂电池组电芯原材料。电芯本身内有过充，过压，过放过流四重安全保护 充电芯片保护板（采用军工级智能IC芯片，具有过流、过压、过充、过放、欠压、短路、反接、平衡电压及均衡充电等多重保护功能），确保电池组的安全可靠 使用时间长，寿命可达5年以上 |
四、测点设备配置表
序号 | 部件名称 | 数量 | 备注 |
1 | 通讯模块（RTU） | 1 | |
2 | 室外型金属防护箱 | 1 | 480*360*240mm |
3 | 太阳能控制器 | 1 | 10A |
4 | 电源避雷器 | 1 | |
5 | 铅酸蓄电池 | 1 | 24Ah |
6 | 太阳能板 | 1 | 30W |
7 | 金属杆及安装支架 | 1 | 依据安装环境设计 |
8 | 超声波流量计 | 1 | 485通讯 |

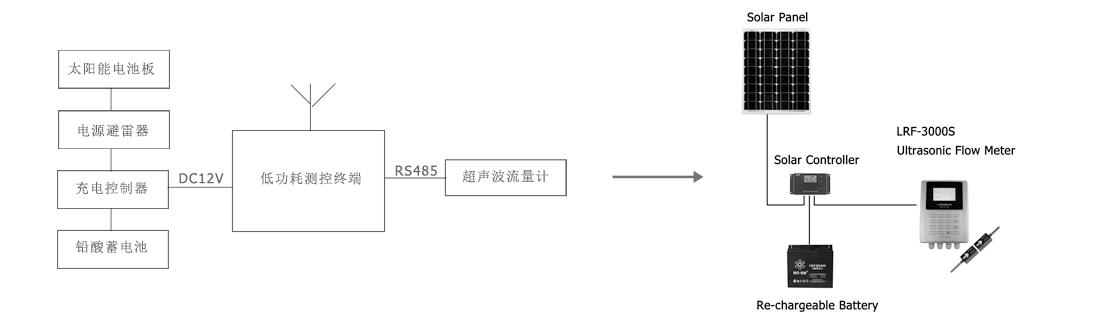

五、安装示意图
六、传感器选点原则
应避开时钟6点、12点的位置，以免管道底部沉淀物或管道上部的气泡、气穴引起信号衰减。
充分考虑管内壁结构状况，尽量选择无结垢的管段进行测量，能完全满足时，需把结垢考虑为衬里以求得到较好的测量准确度。
超声波流量计在所有流量计的安装中是最简单便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，把传感器安装在官道上即可进行测量。
