协议说明

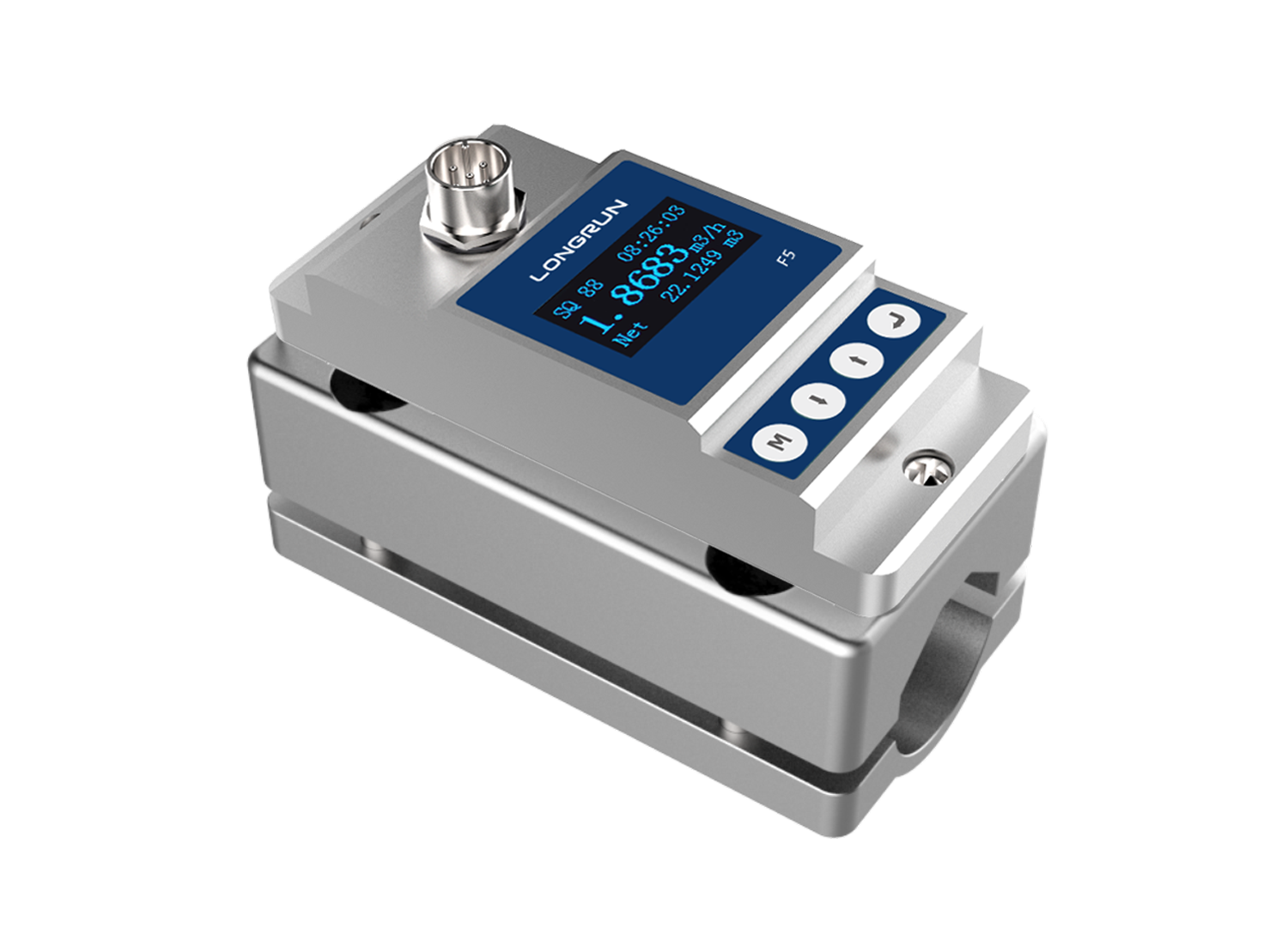

超声波流量计（流量手表）具有完善的通信协议，还可以通过RS232-RS485转换板接⼊RS-485总线。组⽹时可选择两种基本结构构成，即只采⽤流量计的模拟电流输出法或直接采⽤流量计的

RS485串⾏⼝通讯法。前者适于替代⽼测控⽹中的陈旧仪器，后者⽤于新上测控⽹络系统，具有硬件投资低廉，系统运⾏可靠等优点。

输出电缆接线为：

棕⾊：DC+

⿊⾊：DC-/4-20mA- 灰⾊：4-20mA+ 蓝⾊：RS485A

⽩⾊：RS485B

超声波流量计采⽤应答通信⽅式，上位机以发“命令”的⽅式，要求下位流量计应答。异步通信的波特率（主⼯作站、计算机系统、次级⼯作站、超声波流量计）⼀般是9600bps。单⼀字节数据格式

（10位）：1个起始位，1个停⽌位和8个数据位。检查位：NONE。

V1.

通讯协议

流量手表协议⽀持MODBUS协议的以下功能码：

1.MODBUS协议功能码0x03使⽤

主机发出读取寄存器信息帧格式：

N*＝数据的寄存器数量。

仪表地址（流量计的地址）取值范围为1~249（⼗六进制：0x01〜0xF9）之间，地址可以在Menu Networkaddr中可以查看，如Menu Networkaddr中显⽰的⼗进制数为12，那么此仪表在 MODBUS协议中的地址为：0x0C。

流量手表CRC校验码采⽤CRC-16-IBM（多项式为X16+X15+X2+1，屏蔽字为0xA001）循环冗余算法得到，校验码的低字节在前，⾼字节在后。

2.MODBUS寄存器地址列表

流量手表的MODBUS寄存器包含只读寄存器和单⼀写⼊寄存器。 a)只读寄存器地址列表（⽤0x03功能码读取）
