正确安装外夹式超声波流量计的方法步骤及产品接线图

最新资讯 / 2021-08-18 09:29:17

除了工业生产中的流量计测量、正常固定管道类型的流量测量装置外，还经常遇到不适合管道安装或临时机动的流量测量要求。在这种情况下，外夹式超声波流量计是无接触测量仪，因此可以用于测量不容易接触和观察到的流体流动和管道泄漏。流体的流动状态不变，不会造成压力损失，易于安装，因此受到普遍欢迎。但是超声波流量计的安装条件比较严格，安装方法的准确性对数据测量也有重要影响。下面是给朋友的介绍。

外夹式传感器(即两个探头)通常通过两种方式安装：V型安装和Z型安装。

Z方法DN200mm-6000mm的管道首选Z方法，即使V法信号或信号质量不好。安装时，请确保两个传感器之间管道轴方向的垂直距离等于安装距离，两个传感器在同一个轴面，发射方向必须是相对的(两个传感器方向朝内)。z方法是超声波直接在介质传播中发送和接收，信号不反射，因此信号强度衰减最小。因此，Z方法具有信号强度高、运行可靠的特点。

V法DN15mm-200mm的管道优先使用V法，安装时水平对齐外夹超声波流量计两个传感器，其中心线可以与管轴平行，发射方向必须相对(两个传感器方向朝内)。v法具有使用简便、准确的测量特性。请注意，如果口径低于DN50mm的管道安装精度较高，则信号强度、信号质量和传输时间高于这些参数。

2.输入测量参数以获得安装距离

开始测量之前，需要对流量计进行初始设置。通常按菜单项10-26设置。设置完成后，可以从M25获得传感器安装距离。这个距离是指两个传感器最内侧的距离，用这个数据安装传感器。

3.处理装载点

外夹式超声波流量计传感器的安装点分为上游传感器和下游传感器。处理这两个装载点时，一个装载点的处理区域与探针大小相似，另一个装载点的处理区域必须是探针大小的2、3倍(以装载点为中心)，才能调试信号。首先，清除想在馆外安装传感器的区域，生锈，去除油漆。如果还需要去除不生锈的层，最好用研磨机研磨金属光泽，然后用干净的抹布擦拭油和灰尘。

安装超声波流量计后，可以执行以下步骤：

1、观察安装现场管道情况，确认直管段前10D后符合5D和泵30D的距离。(D是管道内径。）

2、检查管道流体介质和整个管道是否存在。

3.检查管道材料和壁厚(充分考虑管道内壁的缩放厚度)，记录参数，并正确输入仪表。

4.确认管道使用年限，使用10年左右的管道，这种使用年限长的管道，即使管道材料是碳钢材料，也建议使用插入式安装。

5、上述4个步骤完成后，您可以确认要使用哪些传感器安装。

6、可向表体输入管道参数以确定好了的安装距离。

7、安装距离的准确测量：

(1)可选外敷式安装传感器保持大致距离，持续调试活动传感器，使信号和传输比最佳匹配。

(2)插入式使用特殊工具测量管道的安装点距离。该距离直接影响超声波流量计的实际测量精度，因此为了提高准确度，建议多次测量。

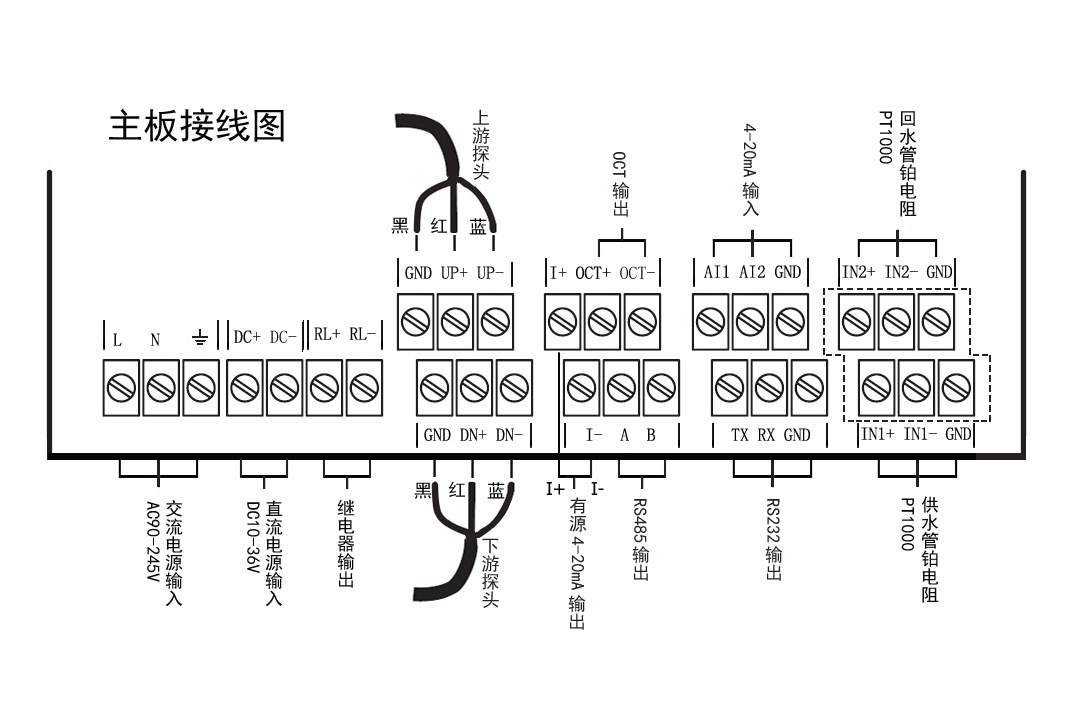

接线图
