超声波流量计传感器的正确安装方法有哪些呢

设置超声波流量计时必须确定设置场所。 为了避免在设置超声波流量计时发生问题，处理非常麻烦。 所以，在设置的时候，必须知道应该避开什么设置场所。

1 .避免在泵、功率收音机、频率变换，即强磁场与振动的干扰处设置机械

2、管材应选用均匀致密、易超声波传输的管段

3、由于有足够长度的直管段，安装点上游的直管段应大于10D (注： D=直径)，下游应大于5D

4、安装点上游需要距泵30D的距离

5 .流体必须充满管道

超声波流量计的正确安装方法：超声波流量计的安装要求在所有流量计的安装上都简单方便，选择合适的测量点，将测量点处的管道参数输入流量计，将探头固定在管道上即可。

两个传感器应设置在管轴面水平方向，轴线水平位置45o范围内，以免上部有不满管、气泡或下部有沉淀等现象影响传感器的正常测量。 如果不能水平对称地安装传感器，则可以垂直或倾斜地安装传感器，同时确保管道内的顶部没有气泡

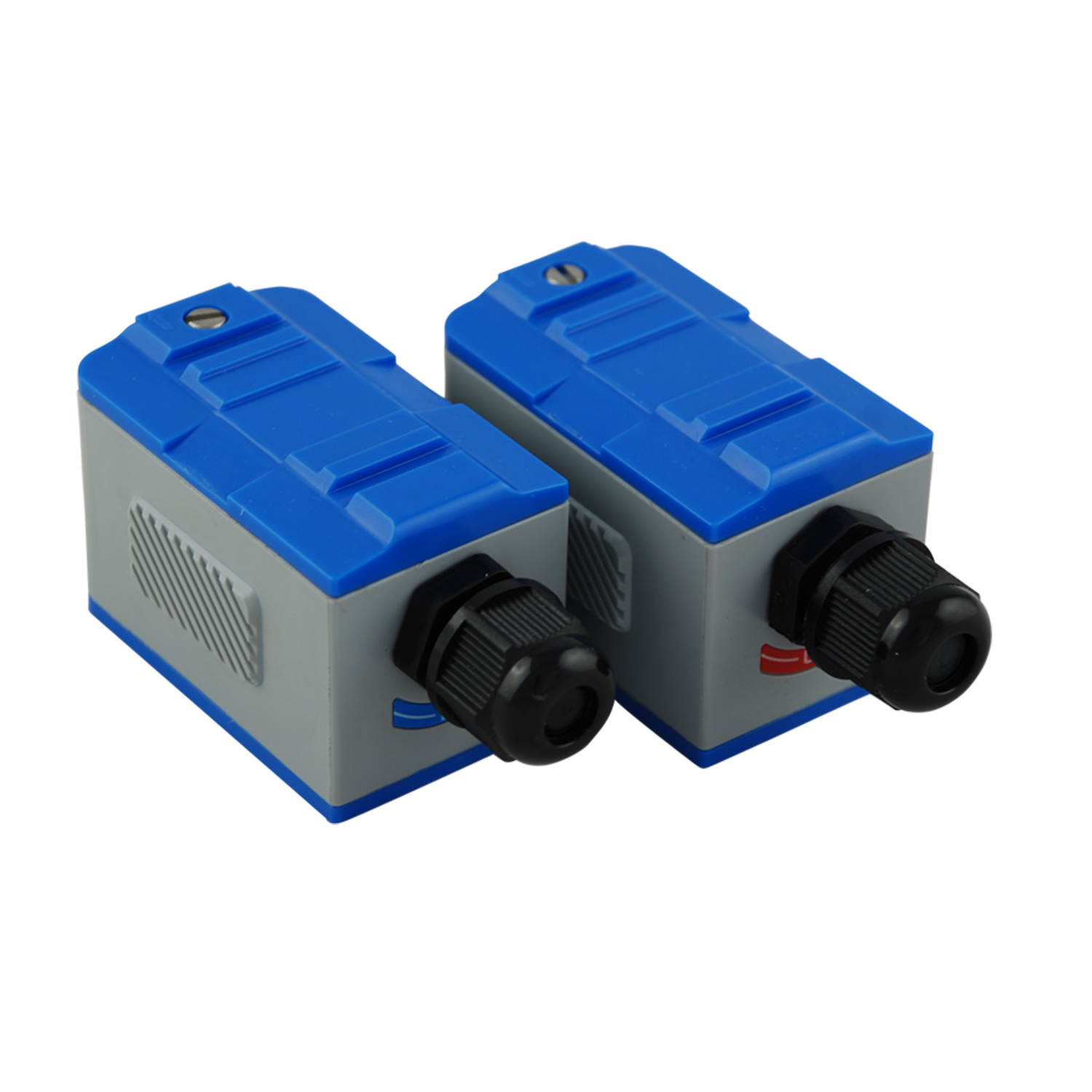

在安装探针之前，选择管子的致密部分安装探针，清洁管子外要安装探针的区域，去除锈漆，用打磨机照射光线，在干净的布上涂上丙酮或酒精，擦去油和灰尘后，将探针的

设置超声波流量计时，在探头的中途，请注意避免探头和管壁之间有气泡和碎石。 在水平管段上，在管截面的水平轴上安装探针，使管内上部不存在气泡。 如果在安装场所的空间**中无法水平对称地设置探针，则可以保证管内的上部没有气泡，以垂直或倾斜角设置探针。

关于探针的间距，在以两个探针的zui内距离边缘为基准输入了必要的参数之后，观察显示窗口25中显示的数字，使探针的间距与25号窗口的数据一致。

探针的安装方式有4种。 这4种方式分别为v法、z法、n法、w法。 以下分别进行说明。 一般小径时(dn15~200mm )，可先选择v法，v法无法测量信号和信号质量时采用z法，管径在dn200mm以上或测量铸铁管时优先选择z法。一般采用标准安装方法，使用方便，测量准确。 安装可测量的管径范围为15mm到约400mm的探针时，两探针水平对位，注意其中心线与管的轴线水平。

配管较粗、液体中存在浮游物、配管内壁的结垢过厚、衬里过厚、v法的设置信号较弱、机械无法正常动作时，采用z法进行设置。 原因是使用z法时，超声波直接在管中传播，没有折射(称为单声道)，信号衰减小。 用z法测定的管径范围为100mm到6000mm。 实际设置流量计时，建议200mm以上的配管采用z法(这样测量的信号最大)。

安装时，超声波束在管道中折射2次，流体3次通过(3个音程)，适合测量小管径。 n法通过延长超声波的传输距离来提高测量精度(不怎么使用的方法)。

与n法相同，w法也通过延长超声波的传输距离来提高小管的测量精度。 适合测量50mm以下的小管。 使用w法时，超声波束在管内折射3次，流体通过4次(4音程)。

检测安装是指检测探头安装适当、准确、足够强，能否接收到使机器正常工作的超声波信号，确保机器长时间的可靠运行。 通过检查接收信号的强度、总传输时间、时差、传输时间比，可以决定zui是否良好。

安装的好坏与流量值的正确性直接相关，流量计能否长时间可靠地运转。 多数情况下，只需将探针单纯地涂抹偶联剂并粘贴在管壁之外即可得到测定结果，此时，为了确保测定结果并使流量计长时间可靠地工作，需要进行如下检查。

信号强度(显示在m90 )是指在上下游两个方向接收的信号强度。 用00.0~99.9的数字表示相对的信号强度。 00.0表示信号没有到达的99.9表示zui的大的信号强度

一般来说，信号强度越大，测定值越稳定可靠，因此能够进行长时间可靠的运转。

安装时请尽量调整探针的位置，检查粘合剂是否充分，以获得最大的信号强度。 系统正常工作的条件是双向信号强度大于60.0。 信号强度过低时，请重新检查探针的安装位置、安装间距、配管是否适合安装，或者用z法进行安装

所谓信号质量的简称q值(用m90表示)，是接收信号的好坏的程度。 fv系列用00~99的数字表示信号质量。 附图标记00表示用于指示信号zui之间的差的附图标记99，通常需要60.0或更大的信号量。

信号质量差的原因可能是干扰大、探针安装不良、质量差、使用非专用的信号电缆。 一般情况下，应反复调整探针，检查偶联剂是否充分，直至信号质量尽可能大。窗口上显示的“总传输时间时差”反映了安装是否适当。 由于流量计内部的测定运算是基于这两个参数的，因此“时差”的显示数的变动过大时，显示的流量和流速也会变得很激烈。 这种情况可能是信号质量差、管道条件差、探头安装不当或参数输入错误。

超声波流量计设置要求传输时间比

传输比超过1003的范围时，参数(管外径、壁厚、管材、衬里等)的输入是否正确，探针的安装距离与m25所示的数据一致，探针是否安装在管轴线的同一直线上，是否存在过厚的缩放，安装点的管

1 )如果输入配管参数正确，不符合实际，流量计就不能正常工作。

2 )安装时使用充分的粘结剂将探针粘贴在管壁上，一边观察主体显示的信号强度和信号质量值，一边逐渐移动探针，直到在安装点附近接收到zui强的信号和zui大的信号质量值为止。 管径越大，探针的移动范围越大。 然后，确认安装距离是否符合距m25的探针安装距离，探针是否安装在与管轴线相同的直线上。 特别注意钢板缠绕的管子。 因为这样的管道是不规则的。 信号强度始终为0.00表示流量计未接收超声波信号时，参数(报告中包含所有与配管相关的参数)、探头的安装方法是否正确、配管是否过时、衬里较厚如果不是这些原因的话，信号还没有到达，所以必须改变其他的测量点或者选择插入式传感器。

3 )确认流量计是否正常工作：信号强度越大，信号质量q值越高，流量计越长时间可靠地工作，流量值的可靠性越高。 如果环境电磁干扰过大或者接收信号过低，则显示的流量值的可靠性差，能够长时间进行可靠性高的工作的可能性较小。

4 )安装结束后，重新接通机器的电源，检查结果是否正确。
