外夹式超声波流量计的正确安装方法步骤

最新资讯 / 2022-04-21 08:53:11

在工业生产中的流量计测量，除了正常的固定式的管道类型的流量测量装置，也经常会遇到一些并不适用于管道安装，或者是临时性，机动性的流量测量需求，在这种情况下外夹式超声波流量计就可以有用武之地了，因为超声波流量计是一种非接触式测量仪表，可用来测量不易接触、不易观察的流体流量和大管径流量。它不会改变流体的流动状态，不会产生压力损失，且便于安装，所以受到普遍的欢迎。不过，超声波流量计的安装条件较为严格，安装方法的正确与否也对于数据的测量有着重要的影响。以下就为朋友做相关的介绍：

外夹式超声波流量计

一、声波流量计在安装之前应了解现场情况，包括：

1．安装处距主机距离为多少；

2．管道材质、管壁厚度及管径；

3．管道年限；

4．流体类型、是否含有杂质、气泡以及是否满管；

5．流体温度；

6．安装现场是否有干扰源（如变频、强磁场等）；

7．主机安放处四季温度；

8．使用的电压是否稳定；

9．是否需要远传信号及种类；

根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

二、选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器；

2、选择管材应均匀致密，易于超声波传输的管段；

3、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D；

4、安装点上游距水泵应有30D距离；

5、流体应充满管道；

6、管道周围要有足够的空间便于现场人员操作，地下管道需做测试井

三、外夹式传感器（也就是两个探头）的安装方式在一般的情况下有两种，分别是V型安装和Z型安装。

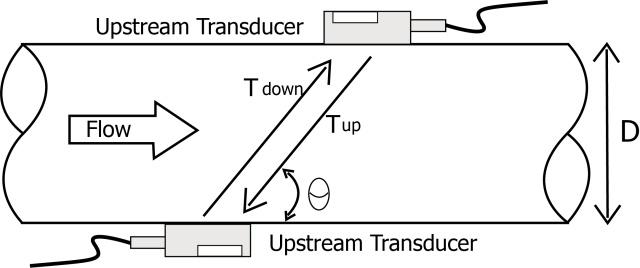

传感器安装图

Z法DN200mm-6000mm的管道优先选用Z法，在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离，并且保证两个传感器在同一轴面上即可，并注意发射方向一定相对（两个传感器方向朝里）。由于Z法是超声波在介质传播中直接收发，信号没有反射，因而信号强度衰减最小。所以，Z法具有信号强度高，运行可靠的特点。

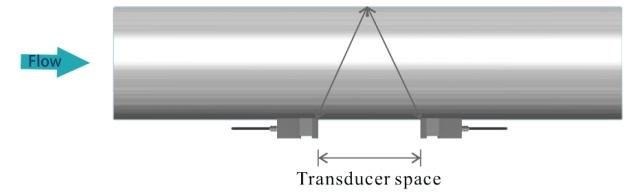

传感器安装图

V法DN15mm-200mm的管道优先选用V法，安装时将外夹式超声波流量计两传感器水平对齐，其中心线与管道轴线平行即可，并注意发射方向一定相对（两个传感器方向朝里）。V法具有使用方便，测量准确的特点。对于口径小于DN50mm的管道安装精度较高，请注意信号强度、信号质量、传输时间比这几个参数。

四、输入测量参数，得到安装距离

在开始测量前需要对流量计进行初始设置，通常是10—26号菜单逐项进行设置（M39菜单备有多种语言可供选择），设置完成后在M25可以得到传感器安装距离，这个距离是指两传感器的最内边缘距离，并按此数据安装传感器。

五、处理安装点

外夹式超声波流量计传感器的安装点有两个，分为上游传感器和下游传感器。在处理这两个安装点时，一个安装点的处理面积和探头大小差不多即可，另一个安装点的处理面积应该是探头大小的2、3倍（以安装点为中心），以便于调试信号。首先将管外欲安装传感器的区域清理干净，除掉锈迹和油漆。如有防锈层也应去掉，最好用打磨机打磨出金属光泽，再用干净抹布擦去油污和灰尘。
