安装只需3-3分钟的小管径超声波流量计

最新资讯 / 2021-06-08 15:13:57

不知道您在很多专门的DN80及以下的固定管径的管道环境下如果采用一般通用的流量计产品会不会有点大材小用的感觉，而且在小管道上进行外夹式传感器的安装也麻烦很多需要多种调节和固定？龙润的小管专用外夹式超声波流量计——F5流量手表就是一款合适的选择。

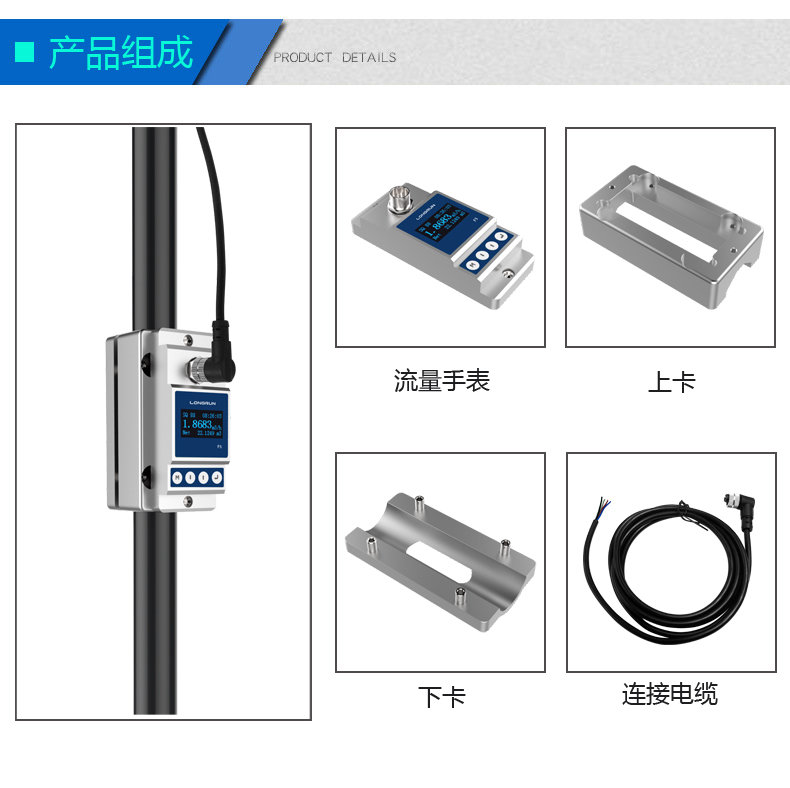

F5流量手表是一款专用于不大于DN80管径的小管径专用外夹式超声波流量计，解决了，普通外夹式超声波流量计小管径不适合安装和测量的问题；它应用目前世界最先进的时间测量芯片(时间分辨率达到50ps)，是一款新一代性能稳定的外夹式流量手表。F5在结构设计上非常独特的使用圆形磁钢，实现安装时自动卡合，从安装到测量只需 2 - 3 分钟便完成。

F5主机使用OLED显示屏，自发光显示，产品安装在昏暗的位置或者在黑暗环境中，查看数据也无需借助其他设施，一目了然。

F5支持4-20mA和RS-485通讯协议，实施简单方便，通过RS-485连接本地网络以及多支路通信链路传输距离可达到1.5km。可支持OCT、LoRa、BACnet等通信协议。

F5适用于多种管道材质需求：不锈钢管、碳钢管、铜管、塑料管（PVC、PVDF、PPR、PPH、HDPE等）

F5还能满足不同的洁净流体测量：各种酸、化学溶剂、酒精、饮料水、可口可乐等。

在流量测量和生产过程中F5具有高效稳定得测量能力，并支持多种材质多种尺寸的管道，如：不锈钢管、碳钢管、铜管、塑料管（PVC、PVDF、PPR、PPH、HDPE等），且F5还能满足不同的液体测量，如：酸、化学溶剂、酒精、饮料、水等各种洁净液体。

F5普遍使用在医药、化工实验室、食品饮料、数据库、清洗机和其他小管径液体测量环境中。

重量:

重量（KG）	F5-φ9.53	F5-φ12.7	F5-φ15	F5-φ20	F5-φ25	F5-φ32	F5-φ40	F5-φ50	F5-φ63	F5-φ75	F5-φ90
重量（KG）	0.91	0.90	0.90	0.84	0.84	0.82	0.88	0.98	1.43	1.52	1.95

配管说明：

型号	F5-φ9.53	F5-φ12.7	F5-φ15	F5-φ20	F5-φ25	F5-φ32	F5-φ40	F5-φ50	F5-φ63	F5-φ75	F5-φ90
管道外径	φ9.53	φ12.7	φ15	φ20	φ25	φ32	φ40	φ50	φ63	φ75	φ90
管道内径	8mm	--	10mm	15mm	20mm	25mm	32mm	40mm	50mm	65mm	80mm
标称叫法	DN8	--	DN10	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80
通俗叫法	2分	--	3分	4分	6分	1寸	1.2寸	1.5寸	2寸	2.5寸	3寸

规格尺寸:

型号	A (mm)	B (mm)	C (mm)	D(mm)
型号	A (mm)	B (mm)	C (mm)	min	min
F5-φ9.53	25	10	58	1.5/φ9.53	6/φ14.03
F5-φ12.7	25	10	58	1/φ12.7	6/φ17.7
F5-φ15	25	10	58	1/φ12.7	6/φ17.7
F5-φ20	25	10	58	1/φ16.5	7.5/φ23
F5-φ25	25	15	58	1/φ25	4/φ28
F5-φ32	28.5	18.5	58	1/φ32	4/φ35
F5-φ40	29.5	24	68	1/φ38	9/φ45
F5-φ50	36	27	78	1/φ48	7/φ54
F5-φ63	41	32	91	1.5/φ58	8.5/φ64
F5-φ75	46.5	40	105	1/φ72	7/φ78
F5-φ90	51.5	43	119	1/φ80	13/φ92
